zw32-12真空断路器在配电网中的应用

发布时间:2017-08-07    发布者:Rinck

      zw32-12真空断路器结构,是由设备内部具有很高真空绝缘强度的灭弧机构以及操动机构等两个不同功能的箱室所组成,整体结构紧凑牢固并且设备体积小巧重量轻盈,特别适合用于户外室外的配电线路上保障能够长期稳定的工作。下面来介绍下产品在配电系统当中起到的灭弧保护作用,因为在线路里经过的电流有可能又出现电弧等现象轻微故障会有短路以及过载等问题,严重的可能会发生一些设备故障出现烧毁等现象。所以zw32-12真空断路器就是用于保护设备的安全且阻止故障发生而存在,产品内装配了真空度极高的灭弧机构当动、静两个触头在操动机构的带动下实现带电分闸时,在触头之间会产生出电弧想象同时也会有纵向磁场的生产,让真空电弧能够持续的呈现出扩散状态并且让电弧能够均匀的分布到触头表面燃烧,使得产品能够维持在电压较低的电弧状态。等电流慢慢的自然到达零时剩余残留的离子电子以及金属蒸汽等物理现象,会在微秒的时间内就能够快速的复合或聚集到触头的表面与屏蔽装置上,同时灭弧机构断口位置上的绝缘介质强度迅速恢复从而在配电网中做到熄灭电弧与分断的应用目的。

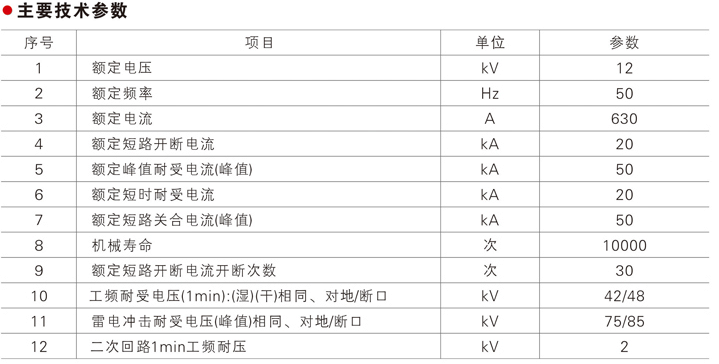

zw32-12真空断路器技术参数图



      zw32-12真空断路器主要优点,采用三相支柱的安装结构方式能够让产品在实行开断动作时性能更稳定更可靠,而且根本不会存在燃烧或者爆炸等危险问题。因为是选择使用优质的进口固体绝缘材料所制成的三相支柱加上电流互感器等装置,使得产品具备耐高温、耐低温、抵御紫外线以及抗老化等优点。产品将结构设计成全面封闭形式让密封性能得到加强,在工作的时候可以做到防潮湿以及防凝露等功能,使其在应用的范围更加广阔可以为严寒及潮湿等场所地区提供解决方案。zw32-12真空断路器内部的弹簧操动机构是采用小型化设计,让执行分合闸动作所需要的能耗降低起到节约环保的效果,利用直动传输的方式对能量进行有效的传动可靠性更高。



      zw32-12真空断路器具体应用操作步骤,合闸首先是将隔离刀合上然后再检查位置是否准确,然后去操作储能机构的手柄大约十次左右会有声响,这个时候手柄会出现不受力的现象属于正常,指示标志会由未储能变成已储能这样就表示完成了。接着再去操作手柄的合闸端口过程中要是听见声响并且指示灯从分变到合上面,同时储能指示由已储能变到未储能就说明在配电网中的合闸操作顺利的完成了。分闸操作也是如此只是提示标志又合变到分上面,那么就说明分闸动作顺利完成而工作人员要检查隔离刀确保它在分闸位置上。zw32-12真空断路器保护值设定范围要在线路供电半径不超过十公里的情况下,同时电缆线路的规格要符合技术要求,然后通过保护控制装置上面操作界面中的拨码开关设备进行设定。
