110KV氧化锌避雷器

110KV氧化锌避雷器

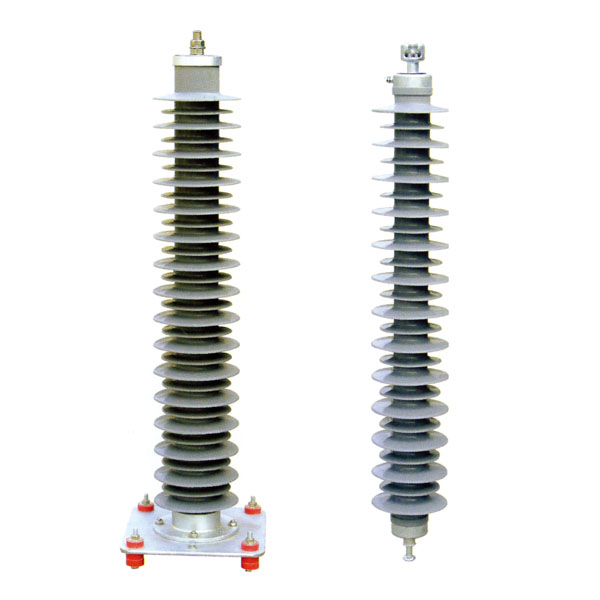

产品名称:110KV氧化锌避雷器

氧化锌避雷器

打印页面

加入收藏夹

发邮件给我

在线咨询:点击这里给我发消息

分享到: 0

产品名称PDF资料

  • 产品概述
    概述
    避雷器是电力系统各类电气设备(变压器、电抗器、电容器、发电机、电动机、P下、 C丁、断路器、接触器等)绝缘配合的基础,由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标(短时工频耐压、雷电冲击 耐压和操作冲击耐压等)。
    金属氧化物避雷器,俗称“氧化锌避雷器”是20世纪八十年代由美、日等 国开始在国际上普及推扩的新一代避雷器,是常规避雷器最先进的产品。我国八十年代中期全面引进该项技术后,通过多年实践消化,目前各专业 避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差距并不大,真正达到了国标全部要求的产品也可以满足国际 IEC标准的全邵要求。
    该产品核心工作元件采用以氧化锌为主的多元金属氧化物粉末烧制,具有优异的非线 性状一安特性,陡波响应快,通流容量大。有间隙产品采用自吹间隙,带均压照射结构,降低了放电的分散性,冲击系数小。
    复合绝缘外套的采用,顺应了国际电力产品小型化,安全化,免维护的发展趋势。高 分子有机复合材料与传统的陶瓷和玻璃等无机材料相比,具有体积小、重量轻、耐污秽免清扫、防爆防震动的优点。是集成化、模块化 的中高压输变电成套设备中首选的防雷元件。
用途及执行标准
    本产品使用于交流220kV及以下发电、输电、变电、配电系统,用于将雷电 和系统内部操作过电压的幅值限制到规定的水平,是整个系统绝缘配合的基础设备。同时,本产品不能用于限制谐振过电压,系统消谐 需要采用其它方式。    本产品型号按JB/T8459-1996 ((避雷器产品型号编制方法》规定进行编制, 无间隙产品执行G B11032-2000<交流无间隙金属氧化物避雷器》标准;有间隙产品执行JB/丁9672-2 005《有串联间隙金属氧化物避雷 器》标准。对以上标准中未明确
定义的重要参数及配置方式,按D L/下62 0-1997<交流电气装置的过电压保护和绝缘配 合》的要求修正执行。
正常使用条件
1、环境温度:不高于+400C,不低于一400C ;
2、海拔高度:不超过2000m
3、电源频率:5012Hz;  6012Hz;
4、地震烈度:7度及以下;
5、最大风速:35m/s ;
6、免清扫条件:中等污秽及以下地区;
7、对无间隙产品,长期施加的工频电压不得超过避雷器持续运行电压;
8、对有间隙产品,安装点短时工频电压升高不得超过避雷器额定电压。长期使用 于以下异常条件,避雷器需特别制
作,定货时应说明:
g、温度或海拔超标(高原、热带、寒带、全封闭柜用、靠近电炉等);
10、使用环境存在严重潮气或腐蚀‘}生气体杂质(水上、盐场、化工厂 等);
11、强紫外线辐射(高原、强日照地区等);
12、特重污秽地区(矿山工作面、建筑工地工作面等)。
