结构说明及外形尺寸

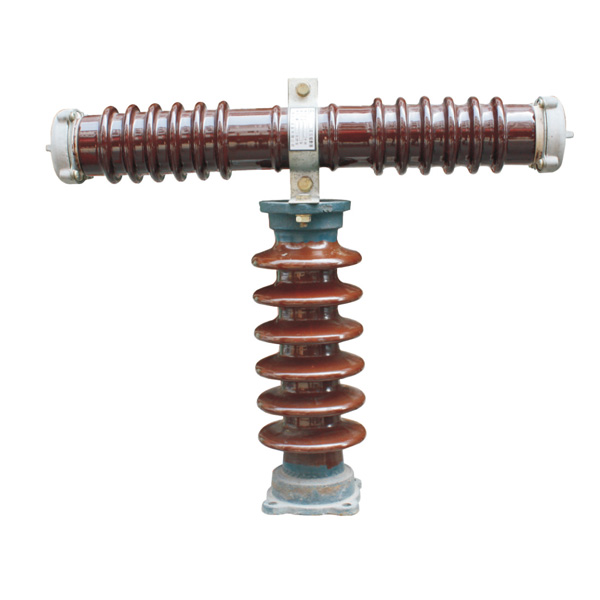

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外表尺寸如图所示。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流以或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。
结构说明及外形尺寸
高压熔断器适用于海拔1000米下，环境温度不高于+400C，不低于+40℃使用，不适用于有燃烧、爆炸危险、剧烈振动、摆
动冲击的场所及重污区。
使用环境
熔断器允许水平或垂直安装。
熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
熔体管熔断后，用户可自行将接线帽拆开，更换同样规格和性能要求的熔体管。

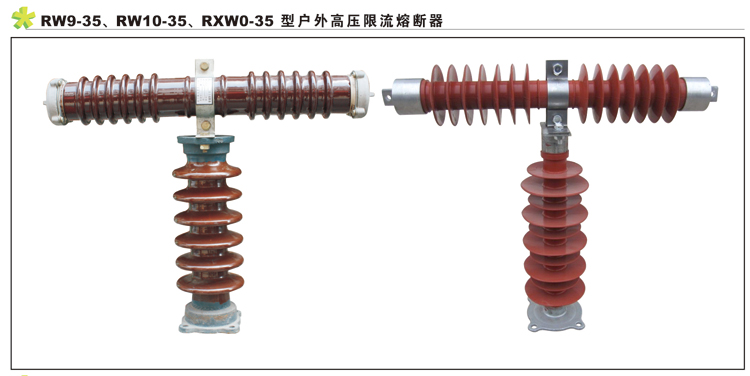

产品名称：户外高压限流熔断器
户外高压限流熔断器
