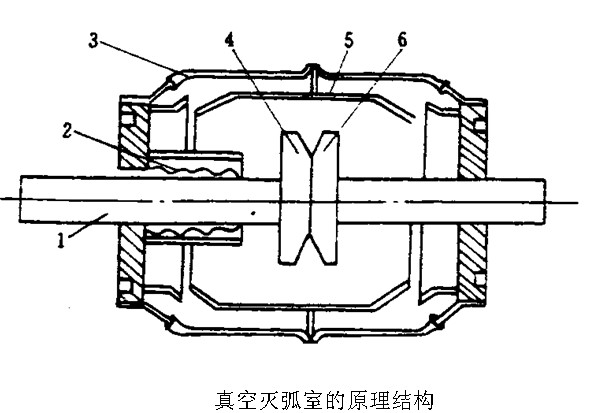

真空断路器的原理结构图

1－动触杆  2－波纹管  3－外壳  4－动触头  5－屏蔽罩  6－静触头
　　（1）外壳：  整个外壳通常由绝缘材料和金属组成。对外壳的要求首先是气密封要好；其次是要有一定的机械强度；再是有良好的绝缘性能。
　　（2）波纹管：  波纹管既要保证灭弧室完全密封，又要在灭弧室外部操动时使触头作分合运动，允许伸缩量决定了灭弧室所能获得的触头最大开距。
　　（3）屏蔽罩：  触头周围的屏蔽罩主要是用来吸附燃弧时触头上蒸发的金属蒸气，防止绝缘外壳因金属蒸气的污染而引起绝缘强度降低和绝缘破坏，同时，也有利于熄弧后弧隙介质强度的迅速恢复。在波纹管外面用屏蔽罩，可使波纹管免遭金属蒸气的烧损。
　　（4）导电系统： 定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成了灭弧室的导电系统。其中定导电杆、定跑弧面、定触头合称定电极，动触头、动跑弧面、动导电杆合称动电极，由真空灭弧室组装成的真空断路器合闸时，操动机构通过动导电杆的运动，使两触头闭合，完成了电路的接通。
　　（5）触头：触头结构对灭孤室的开断能力有很大影响。采用不同结构触头产生的灭弧效果有所不同的，早期采用简单的圆柱形触头，结构虽简单，但开断能力不能满足断路器的要求，仅能开断10kA以下电流。目前，常采用的有螺旋糟型结构触头、带斜槽杯状结构触头和纵磁场杯状结构触头三种，其中以采用纵磁场杯状结构触头为主。

　　真空灭弧室是真空断路器中最重要的部件。真空灭弧室的外壳是由绝缘筒、两端的金属盖板和波纹管所组成的密封容器。灭弧室内有一对触头，静触头焊接在静导电杆上，动触头焊接在动导电杆上，动导电杆在中部与波纹管的一个断口焊在一起，波纹管的另一端口与动端盖的中孔焊接，动导电杆从中孔穿出外壳。由于波纹管可以在轴向上自由伸缩，故这种结构即能实现在灭弧室外带动动触头作分合运动，又能保证真空外壳的密封性。
